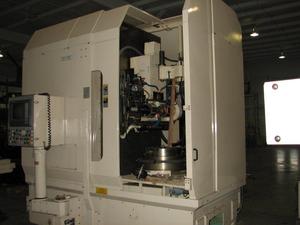

تجليخ تروسMITSUBISHI GEAR ZG1000

Texas, الولايات المتحدة الامريكية

نظرة عامة

علامة تجارية
موديل
بطاقة الهوية
186685
السنة
1995
الموقع
Texas
الولايات المتحدة الامريكية
عودة السياسة
كما هو
الوصف
For Sale…Mitsubishi CNC Gear Grinder 1000mm, like new, loaded w/options, Fanuc-16M controls...but missing part programming software, Great candidate/opportunity for re-control or repair
المواصفات
تحويل المواصفات للمتري
ماكس جير ضياء.39.37"
أقصى خطوة قطرية1.41
الأبعاد129" x 198" x 132"
الوزن35,275
CNC تحكمCNC (16MA)

ورقة المواصفات

Mitsubishi ZG1000CNC, full CNC gear form grinding machine manufactured by Mitsubishi Heavy Industries, Ltd., of Japan, complete with a FANUC 16MA numerical control and electrical equipment to operate from 230 volts, 3 phase, 60 hertz, AC line. A) SPECIFICATIONS Workpiece Maximum workpiece diameter ... 39.37" (1000mm) Maximum diametral pitch/module ... 1.41 DP/18 M Maximum swiveling angle ... ±45° Center distance from wheel spindle to center of work table Maximum ... 27.56" (700mm) Minimum 3.93" (l00mm) Maximum radial travel 23.62" (600mm) Height work table to center of wheel spindle Maximum … 33.46" Minimum … 5.91 (150mm) A) SPECIFICATIONS ('continued') Maximum axial travel Distance between worktable and tailstock Maximum Minimum Maximum stroke (Optionally can be increased to 31.50" (800mm) Maximum worktable speed Maximum wheel diameter Feed rates X - axis (radial) Y - axis (wheel shift axis) Z - axis (longitudinal axis) Rapid traverse X - axis (radial) Y - axis (wheel shift axis) Z - axis (longitudinal axis) A - axis (wheel head swivel axis) C - axis (table axis) 27.56 (700mm) 30.91" (785mm) 11.22" (285mm) 19.69" (500mm) 33 rpm (rapid) 10 rpm (feed) 11.81 (300mm) 0.0004" - .787"/min (0.01 - 20mm/min) 0.0004" - .787"/min (0.01 - 20mm/min) 0.0039" - 196.9"/min (0.1 - 5,000mm/min) 196.9"/min (5,000mm/min) 39.4"/min (l.000mm/min), 196.9"/min (5,000mm/min) 196.9"/MIN. (5,000mm/min) 15 rpm A) SPECIFICATIONS (continued) Main Spindle Motor (Wheel head) ... 14.8 hp (1 Ikw) AC spindle (30 min rated) Main Spindle Rotation ... 200 - 6000 rpm Height - floor to worktable ... 48.6" (1 ,235mm) Machine total height ... 131.1" (3,330mm) Floor space ... 128.9" X 197.6" (3275mm X 5020mm) Net weight . . . 35,275 Ibs (16,000 kg) B) FEATURES - 5 - Axis CNC controlled machine. - Up to 90% reduction in set-up and changeover times, compared to conventional type machine. - All cutting conditions are automatically calculated by conversational "menu" type programming, including feeds, speeds and wheel profiles. - Mitsubishi planetary traction table drive unit for improved indexing accuracy and reduced indexing time. - Linear scale feedback control for radial and sliding axes and high resolution rotary-scale feedback for work table control. - Main spindle oil chiller is provided, along with automatic thermal compensation, for each axis. - CBN capable.
