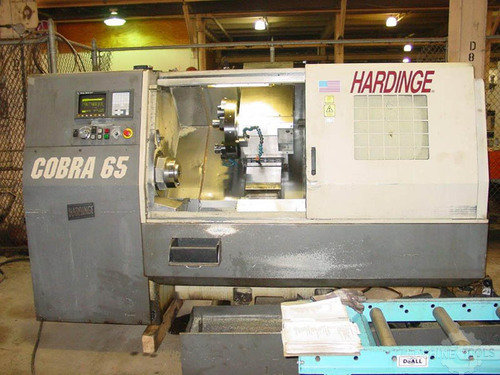

HARDINGE COBRA 65مخارط CNC

بطاقة الهوية
394491
علامة تجارية
موديل
النوع
السنة
1998
الموقع
New Jersey
الولايات المتحدة الامريكية
رقم المخزن
155476
الثمن
155476
صور ( 5 )
بطاقة الهوية
394491
علامة تجارية
موديل
النوع
السنة
1998
الموقع
New Jersey
الولايات المتحدة الامريكية
رقم المخزن
155476
الثمن

الوصف

22" Swing 31" Centers Hardinge Cobra 65 CNC LATHE, Fanuc 21-T, 25C Collet, Tailstock

المواصفات

تحويل المواصفات للمتري
حجم الظرف
10 "
سعة العامود
2.559 "
أكسات
2
القدرة
7.5 hp
ماكس RPM
4500 rpm
قطر الخراطة
10.5 "
الأرجحة
21 "
بالقطع طول
31 "
غراب
Yes
CNC تحكم
CNC (FANUC 21T)

HARDINGE COBRA 65 2-AXIS CNC TURNING CENTER
NEW: 1999

SPECIFICATIONS:
Spindle configuration ................... ANSI A2-8
Draw tube type .......................... Hydraulic
Round 25C collet (Through Capacity) ..... 2.559"/65mm
25C Step chuck (Gripping Capacity) ...... 8"/203mm
10" Jaw chuck (Gripping Capacity) ....... 9"/228mm
Machining diameter (maximum) ............ 10.50"/266.7mm
Hang weight with device and part ........ 200lbs/90kg
Spindle centerline height ............... 42"/1066.8mm
Operator's reach to spindle ............. 15"/381mm

AC Digital Spindle Drive System:
Horsepower rating (Intermittent) ........ 29.5HP/22.0kW
Horsepower rating (Continuous) .......... 24.8HP/18.5kW

Standard
Torque rating (Intermittent) ............ 138ft-lb/187.1Nm
Torque rating (Continuous) .............. 116ft-lb/157.3Nm
Speed range (1-rpm steps) ............... 35 to 4,500 rpm

Carriage and Cross Slide
Swing diameter over upper way cover (max) 22.00"/558.8mm
X-Axis travel (maximum) ................. 9.57"/243.1mm
Z-Axis travel (maximum) ................. 31.00"/787.4mm
X-Axis traverse rate (maximum) .......... 472ipm/12mpm
Z-Axis traverse rate (maximum) .......... 787ipm/20mpm
Z-Axis thrust (maximum) ................. 1,900lbs./8451Nm

Vertical Turret (Bidirectional)
No. of stations ......................... 12
Square shank tool size (maximum) ........ 1" 25mm
Round shank tool sie (maximum) .......... 1 1/2" 40mm

Tailstock (Optional)
Manual positioning ...................... Hydraulic Quill
Morse taper #/conter .................... MT No. 4
Travel of tailstock base ................ 33.0"/838.2mm
Quill travel ............................ 6.0"/152.4mm
Thrust @ 500 psi (maximum) .............. 1,500lbs/6672.2Nm

Miscellaneous
Compressed air requirement .............. 70 to 90 psi
5 to 6 sclm
Coolant tank capacity ................... 47gal/177.9L
Approximate shipping weight ............. 9,000lbs/4086kg

Machine dimensions:
Length................................... 123.5"/3136.9mm
Add'l length with chip removal system ... 42.73"/1085.3mm
Depth ................................... 68.0"/1727.2mm
Height .................................. 73.0"/1854.2mm

EQUIPPED WITH:
- FANUC 18T CNC CONTROL
- HYDRAULIC COLLET CHUCK
- 12 POSITION TURRET
- TAILSTOCK
- CHIP CONVEYOR
- IEMCA VIP 70 MAGAZINE BARFEED
- ALL AVAILABLE TOOLHOLDERS AND MANUALS

IN PLANT UNDER POWER, 14,000 CUTTING HOURS

FOR MORE INFORMATION: Call Mike at 973-497-7540
