SMTCL S1-245Bمخارط المحرك

بطاقة الهوية
396981
علامة تجارية
موديل
حالة
الجديد في المخزن
الموقع
Alberta
كندا
عودة السياسة
كما هو
الثمن

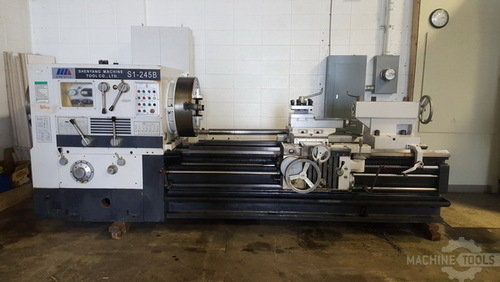

20160315 151029
صور ( 13 )

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على SMTCL S1-245B ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
396981
علامة تجارية
موديل
حالة
الجديد في المخزن
الموقع
Alberta
كندا
عودة السياسة
كما هو
الثمن

الوصف

Outstanding Features and Description: This machine is designed for the cutting of metric and inch system threads, both straight and tapered, both internal and external. It can also be used for conventional turning, boring, and also for both internal and external tapers. It is well-suited to the processing and repairing of drill string, drill collar, coupling and casing pipe in the oil industry, chemical industry, hydraulic industry, hydroelectric industry, and geological industry. It is especially suited for the machining and the repairing of steel pipe. While a manual machine, it incorporates a powered scroll closure of both chucks, each in its turn, while permitting manual fine adjustment of each two-piece jaw by the operator for exact centering of the part. Double-chucks permit the passing-through of long pipe lengths, eliminating the need for long bed length to accommodate larger parts. Complete specification: Outer Diameter of Pipe Accommodated 60-219 mm. 2.36-8.62 in. Maximum Length of Turning (Saddle Travel) 1000 or 1500 mm. 39.37 – 59 in. Maximum Center Distance with Tailstock 1000 or 1500 mm. 39.37 – 59 in. Spindle Center Height from Guide-way Surface 400 mm. 15.75 in. Max. cutting dia. Over cross slide 508 mm. 20in. Height of Spindle Center to Floor 1100 mm. 43.3 in. Diameter of Spindle Bore 240 mm. 9.4 in. Number of Spindle Speeds 12 12 Range of Spindle Speeds 8 – 306 RPM 8-306 RPM Number of Longitudinal and Cross Feeds 32 32 Range of Longitudinal Feed 0.095 – 1.44 mm/r .0089-.057 ipr. Range of Cross Feed 0.095 – 1.44 mm/r .0089-.057 ipr. Range of Whitworth Threads 1 – 14 TPI Range of Metric Threads 1 – 15 mm. Range of Module Threads 0.5 – 7.5 mm. Range of Diametral Pitch Threads 28 – 2 TPI Spindle Center to Tool Bearing Surface 33 mm. Cross Section of Largest Tool Shank Possible 32 x 32 mm. Swing Angle of Mid Slide +/- 90 Deg. Maximum Cross Travel of Lower Slide 300 mm. 11.8 in. Maximum Travel of Top Slide 200 mm. 7.84 in. Rapid Traverse of Tool Post 4 m/min. 157 ipm. Maximum Length of Taper Possible 500 mm. 19.6 in. Maximum Cross Travel of Tool Post 100 mm. 3.94 in. Diameter of Center Quill 100 mm. 3.94 in. Travel of Tailstock Quill 250 mm. 9.84 in. Taper of Tailstock Quill MT 5 MT 5 Lateral Movement of Tailstock +- 15 mm. +-0.59 in. Power of Main Motor 18.5 kW 25 HP Speed of Main Motor 1500 RPM 60 Hz. 1500 RPM Overall Dimensions: L x W x H 3882.5 (4190) x 1908 (1974) x 1500 mm. 153 (165) x 75 (77) x 59 in. Machine Weight 7876 (8500) kg. 17263 (18740) lb.

المواصفات

تحويل المواصفات للمتري
الأرجحة
35 "
المراكز
59 "
ثقب عامود الدوران
9.4 "
القدرة
25 hp
RPM
306 rpm
أرجحة فوق المجارى المتقاطعة
20 "
الأبعاد
153X75X59
الوزن
8500 KG
