UNION TC-110أفقي نوع الجدول مطاحن مملة

بطاقة الهوية
422502
علامة تجارية
موديل
حالة
تستخدم - ممتاز
السنة
2014
الموقع
Bayern
المانيا
عودة السياسة
كما هو
رقم المخزن
1542
صور ( 5 )

التنزيلات

UNION TC-110 (300 KB )

بطاقة الهوية
422502
علامة تجارية
موديل
حالة
تستخدم - ممتاز
السنة
2014
الموقع
Bayern
المانيا
عودة السياسة
كما هو
رقم المخزن
1542

الوصف

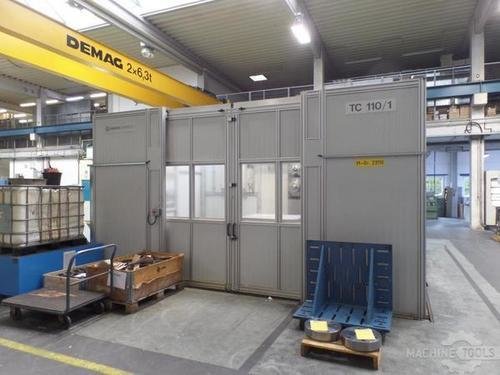

5-axis horizontal Table Type Borer, like new CNC Boring and MIlling Machine manufacturer UNION, type TC 110, built 2014, control HEIDENHAIN iTNC 530 HSCI „Power ON” ca. 4.500 „Program run“ ca. 1.250 Very young machine in mint condition !

المواصفات

تحويل المواصفات للمتري
حجم عامود الدوران
4.331 "
X-Horiz TVL من الجدول
59.06 "
Y فير TVL من رئيس
49.21 "
القدرة
36.2 hp
RPM
4000 rpm
الجدول-W
49.21 "
الجدول-L
39.37 "
CNC تحكم
CNC (HEIDENHAIN iTNC 530 HSCI)

5-axis horizontal Table Type Borer, like new
manufacturer UNION
type TC 110, built 2014
control HEIDENHAIN iTNC 530 HSCI

„Power ON” ca. 4.500
„Program run“ ca. 1.250
Working area
X-Axis, lateral movement table 1.500 mm
Y-Axis, vertical movement spindle unit 1.250 mm
Z-Axis, longitudinal movement table 1.000 mm
W-Axis, movement quill 550 mm
B-Axis, rotary movement table 360 Grad
B-Axis, number of positions 360.000 x 0,001°
Machining unit
Ø quill 110 mm
Fixed spindle nosing, length 300 mm
Fixed spindle nosing, diameter 260 mm
Shortest distance, spindel nose to mid of table 500 mm
Lowest position above table surface 0 mm
Spindle taper (short taper acc. to DIN 69871) ISO 50
Spindle power S1 (100%) / S6 (60%) 22/27 kW
Max. torque at spindle 2.012 Nm
Spindle speed, continuously variable 5-4.000 Min-1
NC – rotary table
Clamping surface 1.000 x 1.250 mm
Center hole in table 100 mm H6
table load (max.150mm outside table center) 6.000 kg
T-slot width 22 mm
T-slot distance 125 mm
Number of positions 360.000 x 0,001°
Max. travel speed
Feed range for X-, Y-, Z- and W-Axis 1-6.000 mm/min
Rapid traverse for all linear Axes 15.000 mm/min
B-Axis 3 min-1
Data for electrical installation
Operating voltage 3~ 400/230 V
Frequency 50 Hz
Power requirement 63 kVA
Preliminary fuse 125/ 16 A
Cross-section of supply cable 4 x 50 mm²
Tool magazine
Type Chain magazine
Number of tools 40
max. tool-Ø adjacent slots occupied 125 mm
max. tool-Ø adjacent slots free 250 mm
max. tool length 500 mm
max. tool weight 30 kg
max. weight for all tools 800 kg
Tilting torque 50 Nm
Accessories
Full enclosure guarding of working area, coolant proof
Operating mode 3
Chip conveyor (positioned in front of the machine table)
Coolant system for internal and external cooling 20 / 8 bars
Coolant circulation with weekend mode
Tool magazine, 40 pockets, automatic change
Torque monitoring
Teleservice via VPN enabled in CNC control
3D remote radio touch probe
Adapter for automatic workpiece measurement
