ACCUT L350M-CNCمخارط CNC

بطاقة الهوية
424248
علامة تجارية
موديل
النوع
حالة
الجديد في المخزن
الموقع
Shandong
الصين
عودة السياسة
عام واحد
الثمن

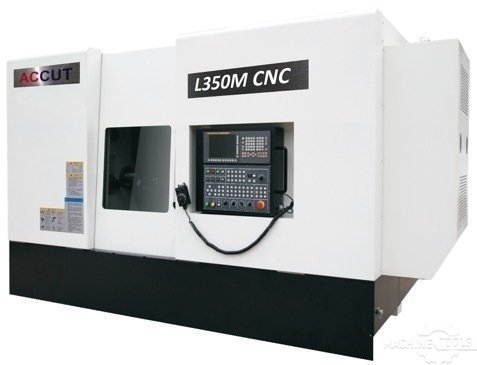

L 350m machine
صور ( 3 )

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على ACCUT L350M-CNC ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
424248
علامة تجارية
موديل
النوع
حالة
الجديد في المخزن
الموقع
Shandong
الصين
عودة السياسة
عام واحد
الثمن

الوصف

7-axis CNC turning center Straight shank power tool can achieve the X, Z axis and rake face drilling and milling ; ★ A set of tools can achieve the main spindle side and sub spindle axis side, calls and processing ; ★ Efficient composite processing of small and medium-sized complex components for medical, automobile and precision machinery industry ; ★ Small parts automatic processing with bar under 32mm as the raw materials ★ Saving space, lower cost and high energy efficiency on machining complex parts for small and medium enterprises and scientific research institutes.

المواصفات

تحويل المواصفات للمتري
حجم الظرف
6 "
سعة العامود
1.25 "
أكسات
3
القدرة
10 hp
ماكس RPM
6000 rpm
قطر الخراطة
11.8 "
الأرجحة
13.77 "
بالقطع طول
43.7 "
غراب
Yes
الأدوات الحية
Yes
الفرعية المغزل
Yes
الأبعاد
4700x2200x2000 MM
الوزن
5500 KG
CNC تحكم
CNC (Siemens/Fanuc)

Features Unit L350M CNC
Capacity Max.swing dia. Over bed mm (inch) 350 (13.7)
Distance between the two spindles mm (inch) 1110 (43.7)
Max. machining diameter mm (inch) Φ300 (11.8)
Max. through hole diameter mm (inch) Φ32 (1.25)
Travel X-travel mm (inch) 320 (12.5)
Z1-travel (turret Z axis travel) mm (inch) 960 (37.7)
Z2-travel (Sub spindle Z axis travel ) mm (inch) 960 (37.7)
Y-travel mm (inch) ±50 (1.96)
Feed axis Rapid traverse (X/Y/Z1/Z2) axis m/min (ipm) 30/10/40/30 (1181/393/1574/1181)
Feed speed (X/Y/Z1) axis mm/rev 0.001-500/0.001-500/0.001-500
Servo motor X axis Kw(Hp) 2.7 (3.6)
Servo motor Y axis Kw(Hp) 2.5 (3.3)
Servo motor Z1 axis Kw(Hp) 2.7 (3.6)
Servo motor Z2 axis Kw(Hp) 2.7 (3.6)
Spindle Hollow chuck inch 6
Spindle speed r/min 30-6000
Spindle nose type A2-5
Spindle bore diameter mm (inch) Φ45 (1.77)
Spindle front bearing diameter mm (inch) Φ80 (3.14)
Spindle motor power Kw(Hp) 5.5/7.5 (7.3/10.0)
Spindle torque N.m 120
The spindle drive type Belt drive
Sub Spindle Hollow chuck inch 6
Spindle speed r/min 30-6000
Spindle nose type A2-5
Spindle bore diameter mm (inch) Φ45 (1.77)
Spindle front bearing diameter mm (inch) Φ80 (3.14)
Spindle motor power Kw(Hp) 5.5/7.5 (7.3/10.0)
Spindle torque N.m 120
The spindle drive type Belt drive
B axis Drive type Servo motor+gear
Fix type Three toothed plates
Indexing time 90°/180° sec 0.94/1.4
Turret Tool post type Power turret
Tool number 12
Tool size OD/ID mm (inch) Φ25 / Φ20 (0.98/0.78)
Drive type Servo motor+gear
Fix type Three slices of toothed plate
Indexing time (Adjacent tool) sec 0.5
Power tool Drive tpye Kva Synchronous servo motor drive
Motor power Kw(Hp) 2.5 (3.3)
Tool number 12
Power tool model BMT55
Power tool collet size mm ER25/Φ42
Tool size mm 1-16
Tool Change time Adjacent tool sec 0.5
Power tool Max speed rpm 30-4000
Hydraulic system Oil tank capacity L (Gal) 15 (3.96)
Pressure Mpa 3.5
Flow L/min 12
Motor power Kw(Hp) 1.5
Lubrication system Oil tank capacity L (Gal) 1.5 (0.39)
Control system Brand and model FANUC-31iB
Tool setting gauge Manual tool setting gauge Three direction
Coolant system capacity L (Gal) 200 (52.84)
Workpiece Max. weight Kg (Lb) 10 (22.0)×2
Max. size mm (inch) 135×90 (5.3×3.5)
Machine dimension L x W x H mm (inch) 4700×2200×2000 (185.0×86.6×78.7)
Machine weight Kg (Lb) 5500 (12125)
