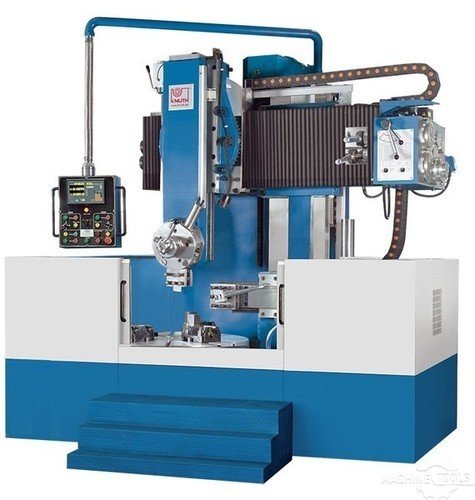

KNUTH VDM 1600عمودي مملة ميلز (incld VTL)

بطاقة الهوية
424663
علامة تجارية
موديل
حالة
الجديد في المخزن
الموقع
Illinois
الولايات المتحدة الامريكية
رقم المخزن
301393
نطاق السعر
أكثر من $100,001 USD
صور ( 2 )

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على KNUTH VDM 1600 ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
424663
علامة تجارية
موديل
حالة
الجديد في المخزن
الموقع
Illinois
الولايات المتحدة الامريكية
رقم المخزن
301393
نطاق السعر
أكثر من $100,001 USD

الوصف

- Infinitely variable feed control via servo-motor - Optimum tooling and easy access for cranes and forklift trucks - Heavy-duty column with wide, hardened guideways - Hydraulic clamping of cross traverse - Rigid guide construction ensures maximum rigidity and accuracy of the vertical boom - Spindle runs in a high-precision two-row roller bearing and is adjustable - Reduction gear drive ensures high torque and a speed range of 10 - 315 rpm - Servo motor technology ensures powerful, infinitely variable feed of the vertical boom

المواصفات

تحويل المواصفات للمتري
قطر المنضدة
55 "
ارتفاع الشغل U/R
39 "
القدرة
29 hp
RPM
160 rpm
الأبعاد
111 x 105 x 111 in.
الوزن
27,500 lbs

TECHNICAL DATA
Working Area
Rotating diameter (max.): 63 "
Turning diameter of upper tool holder: 63 "
Turning diameter of side tool holder: 55 "
Machining height (max.): 39 "
Travel X1 axis, upper support: 36 "
Travel Z1 axis , upper support: 31 "
Travel W-axis, traverse: 26 "
Travel X2 axis , side support: 25 "
Travel Z2 axis , side support: 35 "
Swivel range of upper tool holder: ± 30 °
Workpiece length (max.): 39 "
Work piece weight (max.): 11,000 lbs

Headstock
Speed range: (4) 5 - 160 rpm
Headstock torque: 18,400 ft.lb.
Rotary table diameter: 55 "

Rapid feed
Rapid feed of upper support: 71 "/min
Rapid feed of side support: 71 "/min

Feed
Feed speed X-axis: 0 - 3 "/min
Feed speed Z-axis: 0 - 3 "/min
Feed speed W-axis: 17 "/min

Tool Head
Tool holder: 1.2x1.6 "
Tool weight max.: 110 lbs

Drive Capacity
Motor rating main drive: 29.5 Hp
Motor rating X-axis: 1,3/1,8 kW / 2/2.4 Hp
Motor rating Z-axis: 1,3/1,8 kW / 2 /2.4 Hp

Measures and Weights
Overall dimensions: 111x105x111 "
Weight: 27,500 lbs


STANDARD EQUIPMENT
3-axis position indicator, fully enclosed housing, chip conveyor, tool holder vertical, tool holder horizontal, Automatic central lubrication, work lamp, anchor bolts, and operating tools
