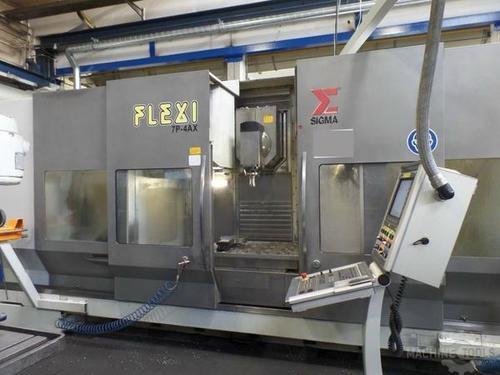

SIGMA FLEXI 7P-4AXمراكز التجهيز العمودي

بطاقة الهوية
428646
علامة تجارية
موديل
حالة
تستخدم - ممتاز
السنة
2008
الموقع
Bayern
المانيا
عودة السياسة
كما هو
رقم المخزن
1556
صور ( 3 )

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على SIGMA FLEXI 7P-4AX ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
428646
علامة تجارية
موديل
حالة
تستخدم - ممتاز
السنة
2008
الموقع
Bayern
المانيا
عودة السياسة
كما هو
رقم المخزن
1556

الوصف

CNC 4-Axes-Machining Center with prepared 5th-Axis (rotary table)

المواصفات

تحويل المواصفات للمتري
X
82.68 "
Y
27.56 "
Z
37.4 "
القدرة
44.3 hp
RPM
12 rpm
الجدول-W
0.0819 "
الجدول-L
730 "
أكسات
4
الأبعاد
6,0 x 4,0 x 3,0
الوزن
15.000 kg
CNC تحكم
CNC (HEIDNEHAIN iTNC 530)

Working area
Two machine tables inside the working area,
movable separately for pendulum machining, linkable for long workpieces
Working area table 2 x 1.000 x 730 mm
Working area table (linked) 1 x 2.075 x 730 mm
Max. Workpiece dimensions D = 860 x 700 mm
Max table load 2 x 1.400 kg
Max table load (linked) 1 x 2.500 kg
Travels
X-Axis (table longitudinal) 2 x 1.500 mm
X-Axis (table linked) 1 x 2.100 mm
Y-Axis (table transversal) 700 mm
Z-Axis (Head vertical) 950 mm
B-Axis (Swiveling head) +/- 110 °
C-Axis (prepared 5. Axis, rotary table) +/- 360 °
Main Spindle
Max. Power, ED 100/40% 22/33 kW
Max. Torque, ED 40% 180 Nm
Speed range 40 - 12.000 min-1
Swiveling range B-Axis +/- 110 °
Tool taper DIN 69871 SK 40
Pull stud DIN 69872
Tool magazine
Chain magazine with two running directions and electromechanical double gripper
Number of pockets 64
Max. Tool length 300 mm
Max. Tool diameter 140 mm
Max. Diameter adjacent tool 75 mm
Max. Tool weight 8 kg

Coolant circuit
Two coolant circuits, each with its own filter unit:
- 30 bar internal coolant supply through the spindle
- 5 bar external coolant supply via shower rim (4 nozzles)
Coolant tank capacity in chip conveyor and tank 650 l
Filter system high pressure 30bar 25 mµ
Filter system low pressure 5bar 2 x 90 mµ
Equipment & Accessories
• 2 pcs. Zero-Point clamping system mounted on both machine tables
• 30 pcs. Tool taper SK 40
• NC-rotary table manufacturer LEHMANN, type EA-431.2A, with clamping yoke and counter bearing
• 3D-touch probe
• Machine housing with fully closed working area
• 2 pcs. chip conveyor
• Refrigerating unit for spindle cooling
• Electronic handwheel HR410
