FELLOWS 20-4سن تروس

بطاقة الهوية
431982
علامة تجارية
موديل
النوع
حالة
مستعملة - جيد
السنة
1976
رقم المسلسل
35211
الموقع
Illinois
الولايات المتحدة الامريكية
عودة السياسة
30 يوم
رقم المخزن
gh1031
صور ( 6 ) / فيديو

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على FELLOWS 20-4 ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
431982
علامة تجارية
موديل
النوع
حالة
مستعملة - جيد
السنة
1976
رقم المسلسل
35211
الموقع
Illinois
الولايات المتحدة الامريكية
عودة السياسة
30 يوم
رقم المخزن
gh1031

الوصف

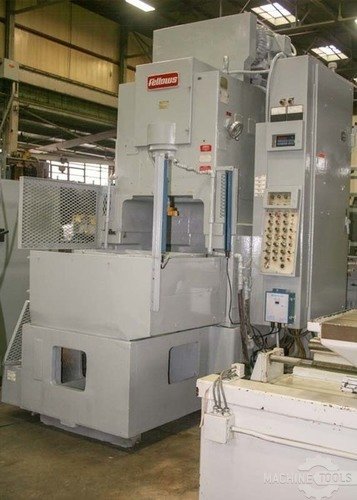

Fellows 20-4 High Production Gear Shaper, 1976

المواصفات

تحويل المواصفات للمتري
أقصى قطر للترس
20 "
الأبعاد
126" x 68" x 118"
الوزن
18000 lbs

Fellows 20-4 High Production Gear Shaper

S/N: 35211 New: 1976

EQUIPPED WITH:
Motor Driven With 10 HP, 3 Phase, 60 Cycle AC Volt Spindle Drive. Independent DC Rotary Drive For Feeds. 5 HP Hydraulics. MD Coolant. Complete Electrical Controls.

8" (200mm) Riser. Hydraulic Fixture Clamping. 20" Face Plate Chuck x 9"H Subplate Fixture. Capacity For Cutting Internal Or External Spur Or Helical Gears And Many Non-Involute Shapes. Built In Crowning Ability. Taper Ability. Variable Speed Infeed For Better Finish And Extended Cutter Tool Life. Cuts And Infeed Rates Are Set By Potentiometers. Infinitely Variable Depth Control. Digital Display for Setting Stroking Speeds For Rough And Finish Cuts. Automatic Cutter Positioning For Locating Cutter At Top Or Stroke. Automatic Fixture Clamping. Variable Speed Stroking Through. Multiple Speed Motor For Automatic Changing Of Stroking Speeds In Finishing Cut. "A" & "B" Rotation Counters. Analog LED Table RPM. Assorted Change Gears. Coolant System. Magnetic Chip Conveyor. Mist Collector.

SPECIFICATIONS:
Maximum Pitch Diameter, External & Internal 20"
Maximum Diametrical Pitch, Spur 4
Maximum Diametrical Pitch, Helical 5
Maximum Face Width 4"
Maximum Helix Angle 45°
Maximum OD of Fixture 27"
Distance Work Table to Cutter Housing 20"
Spindle Stroking Speeds 50-1300 RPM
Feed per Stroke .001-.040"
Number of Cuts per Cycle 1, 2 or 3
Approximate Dimensions (without mist collector on top) 126" x 68" x 118"H
Approximate Weight 18,000 lbs
