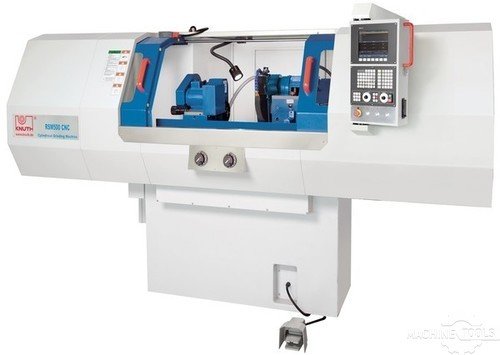

KNUTH RSM 500 B CNCالمطاحن الأسطوانية العالمي

صور ( 1 )

نطاق السعر
$50,001 - $100,000 USD
علامة تجارية
موديل
بطاقة الهوية
437116
حالة
الجديد في المخزن
الموقع
Illinois
الولايات المتحدة الامريكية
رقم المخزن
100018

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على KNUTH RSM 500 B CNC ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
437116
علامة تجارية
موديل
حالة
الجديد في المخزن
الموقع
Illinois
الولايات المتحدة الامريكية
رقم المخزن
100018
نطاق السعر
$50,001 - $100,000 USD

الوصف

High-Precision Cylindrical Grinding Machine for Inside and Outside Machining • Superior machining quality and high flexibility for small batch productions • These proven, solid machine frames with wide V-guides and boxways ensure low vibrations for optimum work results • Servo-driven axes run on precision preloaded ball screws • Electronic hand-wheels for grinding headstock movement • High-precision hydrodynamic bearings of the grinding spindle ensure optimum grinding results • Fagor control, optimized for grinding cycles

المواصفات

تحويل المواصفات للمتري
الأرجحة
8 "
المراكز
22 "
القدرة
15 hp
موتور رأس الشغلة
1 hp
سرعة عامو دوران رأس الشغلة
460 RPM
قطر عجلة التجليخ
16 "
أقصى وزن بين المراكز
110 lb
غطس (نعم/لا
Yes
الأبعاد
119 x 80 x 80"
الوزن
5,940 lbs.
CNC تحكم
CNC (Fagor 8055i FL-TCO)

Working Area
Center height: 5 "
Workpiece length (max.): 22 "
Grinding length: 20 "
Work piece weight (max.): 110 lbs
Grinding diameter: 7.9 "
Inside grinding diameter: 0.5 - 3.9 "
Inside grinding depth: 4.9 "
Table swivel range (max.): R=3° / L=9°

Travels
Travel X-axis: 6 "
Travel Z-axis: 24 "

Feed
Table feed, infinitely variable: 39 - 156 "/min

Headstock
Working spindle speed, infinitely variable: 40 - 460 rpm
Work piece headstock swivel range r/l: ± 30°
Working spindle taper: MT 4

Tailstock
Tailstock taper: MT 4

Grinding Headstock
Grinding spindle speed: 1,670 rpm
Inside grinding spindle speed: 15,000 rpm
Grinding headstock swivel range (r+l): 10 - 360 °

Drive Capacity
Motor rating working spindle: 1 Hp
Motor rating outside grinding: 5.4 Hp
Motor rating X axis feed: 1.7 Hp
Motor rating Z axis feed: 1.7 Hp
Total power consumption: 11 kVA

Measures and Weights
Grinding wheels dimensions: 16x2x8 "
Overall dimensions: 114x88x69 "
Weight: 5,940 lbs

CONTROL
Fagor 8055i FL-TCO
Innovative, intuitive and customized
• Featuring standard cycles plus KNUTH-specific cycle user interface that can be customized to match the existing machine configuration - for maximal utilization and optimized processes
• The workpiece can be programmed via cycles or G-codes (DIN ISO) or a combination of both systems
• Manual dressing cycle plus grinding wheel dressing cycle that can be used during machining
• Wear compensation
• Manual swing grinding mode like on a conventional machine, but with electronic hand-wheels
• USB port at front of control, configuration with RS 232 & Ethernet data ports is possible
• including data transfer software

STANDARD EQUIPMENT
control Fagor 8055i FL-TCO, internal grinding equipment, grind wheel remover, 3-jaw chuck, grinding wheel balancing station, center point, fully enclosed housing, coolant system, automatic central lubrication, leveling feet, grinding wheel flange, work lamp, operator manual, operating manual and programming instructions
