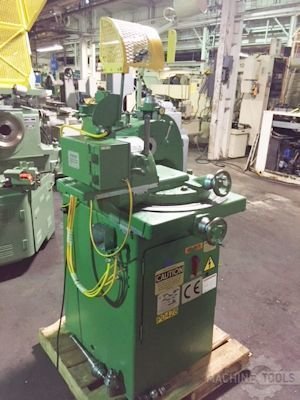

GLEASON #6اختبارات تروس

صور ( 4 )

علامة تجارية
موديل
بطاقة الهوية
451515
حالة
تستخدم - ممتاز
الموقع
Michigan
الولايات المتحدة الامريكية
رقم المخزن
24373
بطاقة الهوية
451515
علامة تجارية
موديل
حالة
تستخدم - ممتاز
الموقع
Michigan
الولايات المتحدة الامريكية
رقم المخزن
24373

الوصف

GLEASON MODEL 6 GEAR TESTER Pivot Mounted Vertically Adjustable Pinion Head, Horizontally Adjustable Gear Head, Two-Speed Motor, Magnetic Reversing Control, Graduated Dials, Scales & Verniers, Dial Indicator, Spindle Tooling, Hardened & Ground Spindle Noses, Rigid Machine Base

المواصفات

تحويل المواصفات للمتري
أقصى قطر للترس
7.5 "
الوزن
2100 LBS

EQUIPPED WITH:

Pivot Mounted Vertically Adjustable Pinion Head
Horizontally Adjustable Gear Head
Two-Speed Motor
Magnetic Reversing Control
Graduated Dials, Scales & Verniers
Hardened & Ground Spindle Noses
Rigid Machine Base

Testing Capabilities for Bevel & Hypoid Gears:

Rolling Qualities
Tooth Spacing
Tooth Profile
Concentricity
Backlash
Runout

SPINDLE RUNOUT:

Drive Spindle Bore: .0002
Drive Spindle Face: .0002
Driven Spindle Bore: .00005
Driven Spindle Face: .00005

SPECIFICATIONS:

Maximum Diameter of Gears: 7-1/2"
Range of Angles: 0 - 180 Degrees
Range of Pinion Spindles Offset:
Above Center: 1-1/4"
Below Center: 1-1/4"
Distance From Center of Pinion Spindle To Nose
Of Gear Spindle (Min/Max): 0"/7"
Distance From Center of Gear Spindle To Nose
Of Pinion Spindle: 1"/7"
Drive Spindle Speed (900 & 1800 RPM Motor): 1750 and 3500 RPM
Diameter of Taper Hole, Lrge End: 1-51/64"
Taper Per Foot: 1/2"
Depth of Taper: 3"
Diameter of Hole Thru: 1-5/16"
Floor Space: 37" x 42"
Net Weight: 2,100#
