MATEC 30 HVKمراكز تصنيع عالمية

صور ( 7 )

علامة تجارية
موديل
بطاقة الهوية
455938
حالة
تستخدم - ممتاز
السنة
2007
الموقع
Bayern
المانيا
عودة السياسة
كما هو
رقم المخزن
1575

التنزيلات

MATEC 30 HVK (200 KB )

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على MATEC 30 HVK ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
455938
علامة تجارية
موديل
حالة
تستخدم - ممتاز
السنة
2007
الموقع
Bayern
المانيا
عودة السياسة
كما هو
رقم المخزن
1575

الوصف

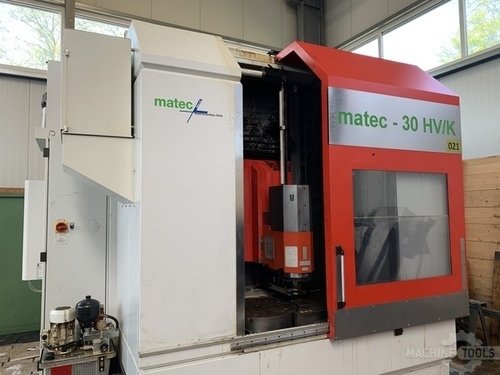

The vertical 5-axis machining center Matec 30HV/K in performance class HSK-A 63 is equipped with a Heidenhain iTNC530 control. The short version of this vertical machining center has a swivelling spindle head and a rotary table with a diameter of 630 mm integrated in the worktable. The selected axis arrangement therefore permits full 5-sided machining. The reinforced main spindle with a drive power of 30 kW and the tool changing system with 46 seats round off the top end of the performance package.

المواصفات

تحويل المواصفات للمتري
X
51.18 "
Y
23.62 "
Z
31.5 "
الأكسات#
5
القدرة
40.2 hp
RPM
15000 rpm
# ATC
46
الجدول-W
25 "
الجدول-L
59.65 "
انحناء
HSK 63
الأبعاد
5,3 x 4,4 x 3,4
الوزن
11500 kgs
CNC تحكم
CNC (Heidenhain iTNC530)

TECHNICHAL DATASHEET
CNC – 5-axis – Machining Centre

manufacturer MATEC
type 30 HV/K
built 2007
control Heidenhain iTNC530
Travels
X-axis (rotary table cross) 1.300 mm
Y-axis (column longitudinal) 600 mm
Z-Achse (vertical) 800 mm

NC-rotary table Ø630/80
diameter 630 mm
max. torque S1/S4 270/600 Nm
max. speed 80 min-1
embedded in the machine table
machine table size 1.515 x 635 mm
Power on torquemotor, rotary table directly connected to motor flange
Milling - head
travel +/- 105 °
max. torque 800 Nm
max. speed 50 min-1 B-Axis swivel
Dividing accuracy 0,001 °

Motor spindle
max. power 30 kW
max. torque 190 Nm
max. speed 15.000 min-1
tool taper HSK 63
max. drilling capacity in steel ca. Ø 60 mm
max milling power Ca. 500 cm³
thread cutting M 30
temperature controlled liquid cooling

Feed, rapid traverse
feed range in X-Y-Z-axis 1 – 30.000 mm/min
feed force in X-Y-Z-axis 100% ED 15.000 N
rapid feed in X-Y-Z-axis 30 m/min
rapid feed C-axis (NC – rotary table) 80 U/min

Tool magazine, Tool changer
number of places each cassett 46
tool taper HSK 63
DIN / form DIN 69893 / form A

Machine dimensions
Space requirement ca. 5,3 x 4,4 x 3,4 m
machine weight ca. 9.500 kg
Total weight ca. 11.500 kg
Equipment & Accessories
• Fully encapsulated working area with openable roof
• direct measuring system in all axes
• chip conveyor
• rinsing gun
• working light
• increased motor power
• electronic handwheel
• Internal coolant through spindle
• coolant equipment manufacturer Mayfran consists of coolant tank 600l,filtration unit, rinsing gun, high pressure pump 20l\min at 70bar, pressure relief valve, switch box for control unit
• compressed air at the outer nozzles
• Internal coolant compressed air through the tool
• Oil mist extraction system
• Electrostatic air filter, vertical, with motor and blower, air capacity approx. 1.000 m³\h, total power 300W
• 3D-measuring probe with radio signal transmission
• hydraulic unit 400bar
• pneumatic connection with maintenance unit
