PINES 3/4المواسير والأنابيب وبار الشواذ

صور ( 3 )

علامة تجارية
موديل
بطاقة الهوية
463733
السنة
1967
الموقع
الولايات المتحدة الامريكية
رقم المخزن
507

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على PINES 3/4 ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
463733
علامة تجارية
موديل
السنة
1967
الموقع
الولايات المتحدة الامريكية
رقم المخزن
507

الوصف

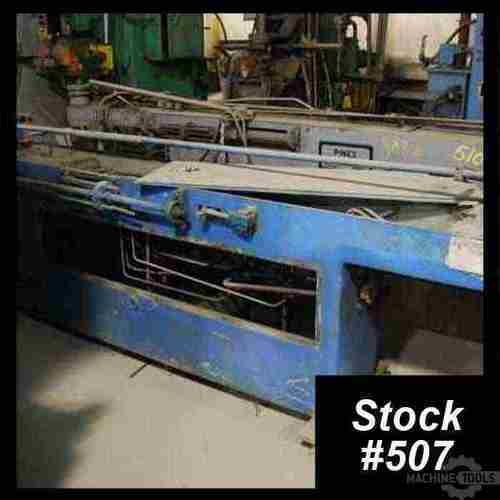

1-1/2″ (38.1 mm) PINES #3/4 Horizontal Hydraulic Rotary Tube Bender

المواصفات

UTUBE NUMBER: 507

MANUFACTURER: PINES

MODEL NUMBER: 3/4

SERIAL NUMBER: 11015-67131

YEAR: 1967

SPECIFICATIONS:

Maximum Tube Radius: 10"

Maximum Tube Length: 9′ 11"

Bending Arm Speed: 25 RPM; Speed Control Valve

Maximum Bend Angle: 180 Degrees + Overbend

Rotation: Counter Clockwise

EQUIPPED WITH:

Automatic Hydraulic Mandrel Extractor

(6) Station Automatic Turret Degree of Bend Selector

5 HP AC Main (Pump) Drive Motor; Electrical Controls

Pedestal Mounted Push Button Controls

BENDING CAPACITIES:

I.P.S. Extra Heavy Pipe: 3/4" (19.0 mm)

Non-Ferrous Tubing Y.P. to 12,000 PSI: 1-1/2" O.D. x .093" Wall (38.1 mm x 2.36 mm)

Non-Ferrous Tubing Y.P. to 25,000 PSI: 1-1/2" O.D. x .065" Wall (38.1 mm x 1.65 mm)

Steel Tubing Y.P. to 40,000 PSI: 1-3/8" O.D. x .065" Wall (34.9 mm x 1.65 mm)

Stainless Steel Tubing Y.P. to 60,000 PSI: 1-1/8" O.D. x .065" (28.5 mm x 1.65 mm)

Steel Bar Round Y.P. to 40,000 PSI: 3/4" Diameter (19.0 mm)

Steel Bar Square Y.P. to 40,000 PSI: 11/16" Square (17.4 mm)

Angle Iron Y.P. to 40,000 PSI: 1-1/4" x 1-1/4" x 3/16" (31.7 mm x 31.7 mm x 4.76 mm)

Square Tube (Mild Steel): 1" x .065" Wall (25.4 mm x 1.65 mm)

Rectangular Tubing (Mild Steel): E-Plane: 1" x 1-1/4" x .065" (25.4 mm x 31.7 mm x 1.65 mm)

Rectangular Tubing (Mild Steel): H-Plane: 1" x 1-1/4" x .049" (25.4 mm x 31.7 mm x 1.24 mm)

APPROXIMATE OVERALL DIMENSIONS: 156" L – R x 36" F – B x 45" H

APPROXIMATE WEIGHT: 4,700 Lbs.

LOCATION: Toledo, Ohio
