PINES 3/4المواسير والأنابيب وبار الشواذ

صور ( 4 )

علامة تجارية
موديل
بطاقة الهوية
463734
الموقع
الولايات المتحدة الامريكية
رقم المخزن
510

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على PINES 3/4 ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
463734
علامة تجارية
موديل
الموقع
الولايات المتحدة الامريكية
رقم المخزن
510

الوصف

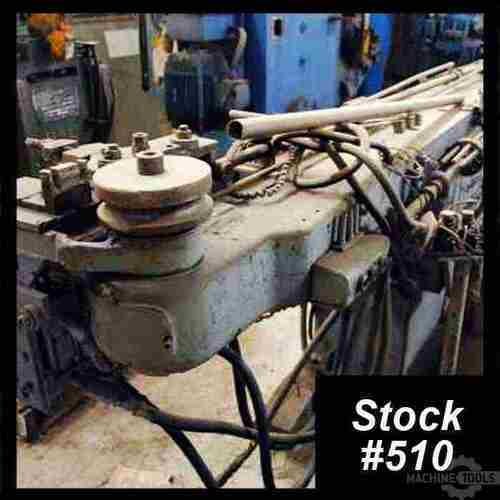

1-1/2″ (38.1 mm) PINES #3/4 Horizontal Hydraulic Rotary Tube Bender

المواصفات

UTUBE NUMBER: 510

MANUFACTURER: PINES

MODEL NUMBER: 3/4

SERIAL NUMBER:

YEAR:

SPECIFICATIONS:

Maximum Radius: 5" (Approximate)

Maximum Tube Length: 9′ 11"

Standard Operating Pressure: 1,000 PSI

Bending Arm Speed: 27 RPM

Floor to Centerline of Bending Form: 35"

Rotation: Counter-Clockwise

Maximum Bend Angle: 180 Degrees + Overbend

Panel Mounted Hydraulic Valves

Oil Reservoir in Base

EQUIPPED WITH:

Stationary Mandrel Rod & Holder

Manual (8) Station Turret Degree of Bend Selector

Pressure Die Holder; Clamp Die Holder (Special)

AC Main Drive Motor and Electrical Controls

Pedestal Mounted Controls with Disconnect Switch

Distance Between Bend Stops

Bending Capacities:

I.P.S. Extra Heavy Pipe: 3/4"

Non-Ferrous Tubing Y.P. to 12,000 PSI: 1-1/2" O.D. x .093" Wall

Non-Ferrous Tubing Y.P. to 25,000 PSI: 1-1/2" O.D. x .065" Wall

Steel Tubing Y.P. to 40,000 PSI: 1-3/8" O.D. x .065" Wall

Stainless Steel Tubing Y.P. to 60,000 PSI: 1-1/8" O.D. x .065" Wall

Steel Bar Round Y.P. to 40,000 PSI: 3/4" Diameter

Steel Bar Square Y.P. to 40,000 PSI: 11/16" Square

Angle Iron Y.P. to 40,000 PSI: 1-1/4" x 1-1/4" x 3/16"

Square Tube Mild Steel: 1" x .065"

Rectangular Tubing Mild Steel (E-Plane): 1" x 1-1/4" x .065"

Rectangular Tubing Mild Steel (H-Plane): 1" x 1-1/4" x .049"

APPROXIMATE OVERALL DIMENSIONS: 144" L – R x 48" F – B x 48" H

APPROXIMATE WEIGHT: 2,750 Lbs.

LOCATION: Toledo, Ohio
