ABBEY ETNA 3XU-3.0خطوط مواسير

صور ( 10 )

علامة تجارية
موديل
بطاقة الهوية
463856
السنة
2016
الموقع
Ohio
الولايات المتحدة الامريكية
رقم المخزن
3670

الممزيد حول هذا النموذج

لعرض مزيد من المعلومات على ABBEY ETNA 3XU-3.0 ، بما في ذلك المعلومات التجارية، والصور، والفيديو، وأكثر من ذلك، انقر هنا .

بطاقة الهوية
463856
علامة تجارية
موديل
السنة
2016
الموقع
Ohio
الولايات المتحدة الامريكية
رقم المخزن
3670

الوصف

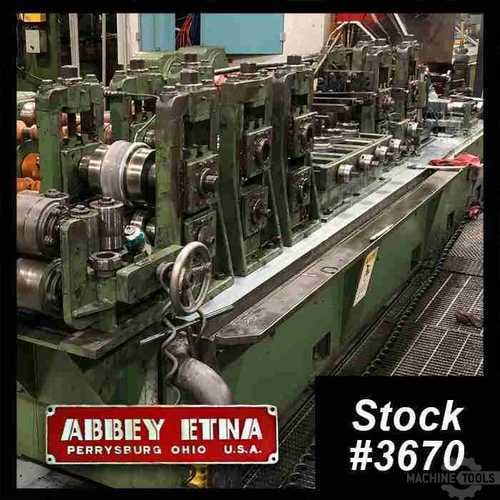

3″ (76.2 mm) x .160″ (4 mm) ABBEY ETNA #3XU-3.0 Tube Mill Line

المواصفات

تحويل المواصفات للمتري
قطر الماسورة
3 "
أقصى سمك للحائط
0.16 "

UTUBE NUMBER: 3670

MANUFACTURER: ABBEY ETNA

MODEL NUMBER: 3XU-3.0

SERIAL NUMBER:

YEAR: 2016

Line Direction: Left to Right

Maximum Tube Diameter: 3″ (76.2 mm)

Minimum Tube Diameter: 1/2″ (12.7 mm)

Maximum Wall Thickness: .160″ (4.0 mm)

Minimum Wall Thickness: .018″ (.45 mm)

Maximum Line Speed: 300 FPM (92 MPM), Max. Gear in Speed, No Load

Maximum D/T Ratio: 60:1

Minimum D/T Ratio: 10:1

Maximum Material Yield: 50,000 PSI

Drive All Shift Boxes:

Forced Lube System

Gear Ratios 1:1, 2.2:1, 3.125:1

AC Motors & Drive System: (New in 2016)

Forming Motor: 100 HP 1800 RPM AC VECTOR

Sizing Motor: 100 HP 1800 RPM AC VECTOR

Mill Control System w/ABB Drives & Siemens PLC Controls (New in 2016)

Operator Control Station w/Complete Mill Control System (New in 2016)

GEARBOX DATA:

Type: 3XU

Spindle Diameter: 2.5″ (63.5 mm)

Roll Space, Forming: 10″ (254 mm)

Roll Space, Fin & Sizing: 5″ (127 mm)

Horizontal Centers Breakdown/Fin:

Horizontal Centers, Sizing:

Vertical Adjustment: “All Stands” 5-1/2″ – 8-1/2″ (139 mm – 215 mm)

ENTRY EQUIPMENT:

(1) 5 Ton Free Standing Jib Crane

(1) 10,000 Lb. LITTELL Double Uncoiler

(1) KENT PMA-135 Shear/End Welder (New in 2016)

(1) KENT Floop, Model #R229-LE (Rebuilt in 2016)

(1) Entry Guide

(3) Driven Breakdown Stands

(4) Idle Side Rolls (Cluster Unit)

(2) Driven Fin Stands

(2) Idle Side Rolls

WELDING SECTION (New in 2016):

(1) SAN FENG 300KW HF Solid State Welder

Primary Volts: 460/30/60 HZ

Primary Amps:

Output Power: 300KW

Complete with Heat Exchanger

(1) RMTS 2-Roll Weld Pressure (New in 2016)

(1) Scarfing Stand

(1) RMTS Edge Presentation Unit (New in 2016)

COOLANT SECTION:

Flood Type, 20′

SIZING MILL:

(1) Seam Orientation Stand

(3) Driven Sizing Stands

(3) Idle Side Rolls

(1) RMTS 8-Roll Turkshead (New in 2016)

BETARAM 3″ Single Cut-Off (Rebuilt in 2016)

Maximum O.D.: 3″ (76.2 mm)

Minimum O.D.: 0.5″ (12.7 mm)

Maximum Wall: .160″ (4.0 mm)

Minimum Wall: .018″ (0.45 mm)

UNIVERSAL CONTROLS, U-TRAK Length Control System (New in 2016):

H.S. Belt Type

Operator Control Desk (New in 2016)

Runout Table: 30′

NOTE: This tube mill was upgraded in 2016 with new drives and accelerator for up to 300FPM.

VIDEOS:

CARE IS TAKEN TO GIVE A RELIABLE DESCRIPTION OF THIS USED 3XU TUBE MILL LINE BUT THESE ARE NOT GUARANTEED. PROSPECTIVE PURCHASERS ARE ADVISED TO CHECK VITAL DETAILS. WE RESERVE THE RIGHT TO CORRECT STENOGRAPHIC ERRORS. ALL MACHINERY IS SUBJECT TO PRIOR SALE. CLICK HERE TO READ THE TERMS AND CONDITIONS OF SALE THAT APPLY TO THIS USED 3XU TUBE MILL LINE. VISIT UNIVERSALCONTROLSGROUP.COM FOR INFORMATION ON NEW CONTROL PANELS, DRIVE SYSTEMS AND PLANT AUTOMATION.
